이동식 창유리

프론트 사이드 도어 윈도우 교환

*경고 :
- 창문이 균열되었으나 붙어 있는 상태일 경우에는 보호 테이프를 십자 모양으로 붙여 손상이나 부상의 위험을 줄인다.
- 모서리가 노출되어 있거나 거친 각종 유리 또는 금속판으로 작업을 할 경우, 부상 가능성을 줄일 수 있도록 승인된 보안경과 장갑을 착용한다.
- 깨진 유리가 디프로스터 아웃렛에 떨어지면 실내로 들어가는 공기에 섞여 부상을 입힐 수 있다.

1. 도어 내 대략 중간 지점에 윈도우를 위치시킨다.
2. 프론트 사이드 도어 트림①을 탈거한다. 프론트 사이드 도어 트림 교환 절차 참조

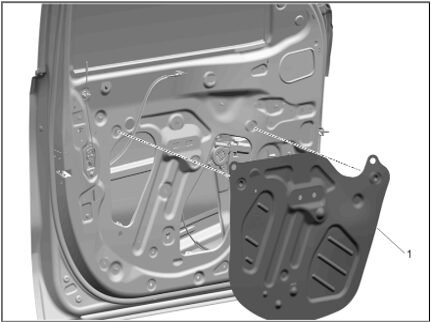

3. 프론트 사이드 도어 워터 디플렉터④를 탈거 한다. 프론트 사이드 도어 워터 디플렉터 교환 절차 참조

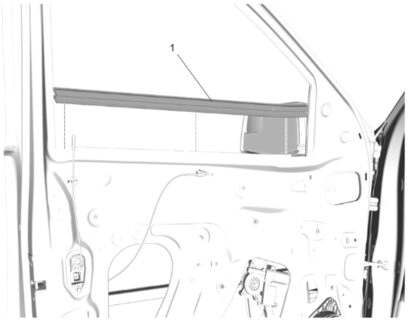

4. 프론트 사이드 도어 윈도우 벨트 리빌 몰딩⑤를 탈거 한다. 프론트 사이드 도어 윈도우 벨트 리빌 몰딩 교환 절차 참조

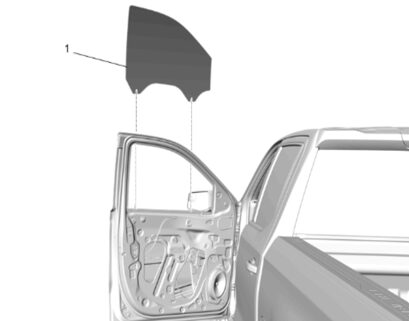

5. 프론트 사이드 도어 윈도우 레귤레이터 새시 리테이너⑥으로부터 프론트 사이드 도어 윈도우⑦을 분리한다.

프론트 사이드 도어 윈도우 장착 방법

1.장착은 탈거의 역순으로 진행 하며, 도어 트림을 장착하기 전에 도어 윈도우가 올바르게 작동하는지 점검한다.

리어 사이드 도어 윈도우 교환

*경고 :

- 창문이 균열되었으나 붙어 있는 상태일 경우에는 보호 테이프를 십자 모양으로 붙여 손상이나 부상의 위험을 줄인다.

- 모서리가 노출되어 있거나 거친 각종 유리 또는 금속판으로 작업을 할 경우, 부상 가능성을 줄일 수 있도록 승인된 보안경과 장갑을 착용한다.

- 깨진 유리가 디프로스터 아웃렛에 떨어지면 실내로 들어가는 공기에 섞여 부상을 입힐 수 있다.



1. 리어 사이드 도어 윈도우 레귤레이터를 완전히 내려준다.

2. 리어 사이드 도어 트림 » 제거

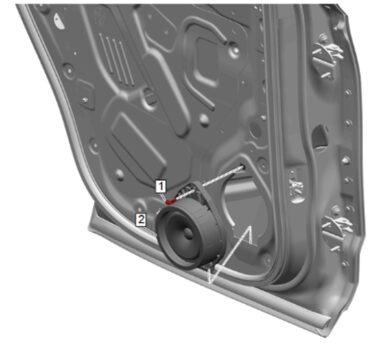

3. 라디오 리어 사이드 도어 스피커 볼트① » 제거

4. 라디오 리어 사이드 도어 스피커② » 제거

5. 배선 하네스 리테이너 » 제거

6. 전기 커넥터를 분리한다.

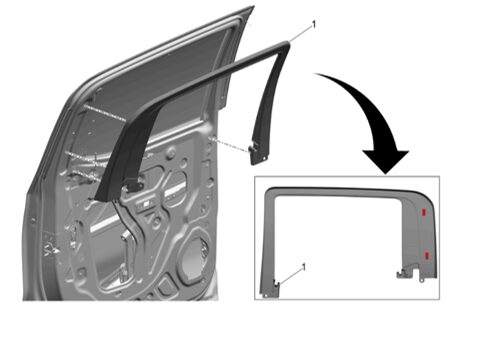

7. 앞쪽에서 바깥쪽으로 당기고 천천히 뒤쪽으로 이동하면서 리어 사이드 도어 윈도우 가니시 몰딩①을 탈거한다. 주:: 리어 사이드 도어 윈도우 가니시 몰딩①의 뒷부분 후면에 2개의 금속 리테이너가 있다.

8. 리어 사이드 도어 윈도우 가니시 몰딩① » 제거

9. 보조 리어 사이드 도어 워터 디플렉터① » 제거
10. 프론트 사이드 도어 윈도우 외부 씰링 스트립① » 제거
11. 리어 사이드 도어 윈도우 벨트 리빌 몰딩 볼트① » 제거
12. 리어 사이드 도어 윈도우 벨트 리빌 몰딩① » 탈거해서 폐기한다.

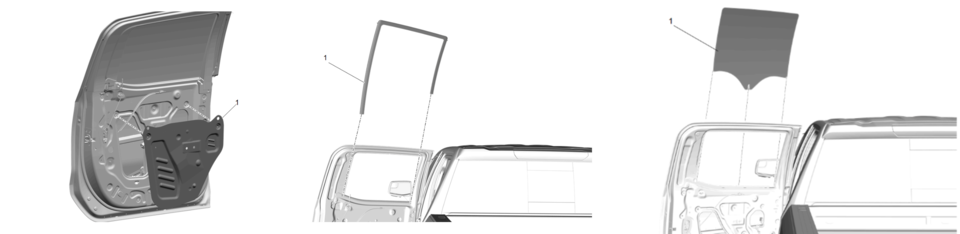

13. 리어 사이드 도어 내부 패널 액세스 구멍 플러그① » 제거
14. 리어 사이드 도어 윈도우 웨더스트립①» 제거
15. 리어 사이드 도어 윈도우 리어 채널 볼트① » 제거 [2x]
16. 리어 사이드 도어 윈도우 웨더스트립② » 재위치
17. 리어 사이드 도어 윈도우 레귤레이터 새시 리테이너① » 해제
18. 리어 사이드 도어 윈도우를 당기고①  올려 도어 프레임에서 윈도우를 탈거한다. 주:: 리어 사이드 도어 윈도우① 를 신중히 탈거하여 리어 사이드 도어 프레임 내부에 노출된 금속 모서리에 글래스가 긁히지 않도록 한다.

리어 사이드 도어 윈도우 장착 방법

1. 장착은 탈거의 역순으로 진행 하며, 도어 트림을 장착하기 전에 도어 윈도우가 올바르게 작동하는지 점검한다.

선루프 윈도우 교환

*경고 :
- 창문이 균열되었으나 붙어 있는 상태일 경우에는 보호 테이프를 십자 모양으로 붙여 손상이나 부상의 위험을 줄인다.
- 모서리가 노출되어 있거나 거친 각종 유리 또는 금속판으로 작업을 할 경우, 부상 가능성을 줄일 수 있도록 승인된 보안경과 장갑을 착용한다.
- 깨진 유리가 디프로스터 아웃렛에 떨어지면 실내로 들어가는 공기에 섞여 부상을 입힐 수 있다.

1. 선셰이드를 연다.

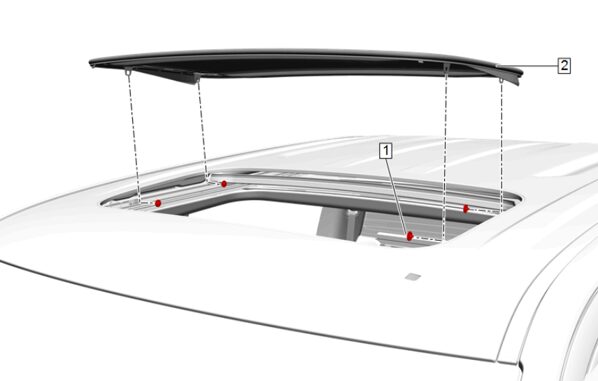

2. 선루프 윈도우를 환기 위치에 놓는다. 측면에서 선루프 윈도우 스크류①을 탈거한다.

3. 선루프 윈도우②를 차량에서 탈거한다.

선루프 윈도우 장착 방법

1. 선루프 윈도우가 환기 위치에 있는지 확인하고 측면 윈도우 브라켓을 프레임 좌우의 가이드 구멍에 정렬한다.
2. 좌우 측면 선루프 윈도우 스크류①를 장착한다.
3. 선루프를 닫는다.
4. 윈도우와 루프 사이의 간격을 점검한다. 선루프 윈도우 높이 및 오프닝 피팅 조정 참조.
5. 선루프가 제대로 작동하고 물이 새지 않는지 점검한다.

|
