시트벨트
차량에는 승객을 안전하게 구속하는 일차적인 수단으로 앞좌석 및 뒷좌석 시트벨트가 갖춰져 있습니다.
시트벨트는 승객을 차의 실내 공간에 유지시켜주고 정면/측면/후방 충돌 및 전복 사고 발생시 충격을 점차적으로 감소시켜 주는 데 도움을 줍니다.
시트벨트 구성 부품도
1. 프론트 시트벨트
2. 벨트 텐셔너
3. 하이트 어드저스터 ( 차량에 따라 존재 유무 다를 수 있음)
4. 프론트 시트벨트 버클
5. 리어 시트벨트 - 좌측
6. 리어 시트벨트 - 중앙
7. 리어 시트벨트 - 우측
8. 리어 시트벨트 버클
프론트 시트벨트 교환
*경고: 시트벨트 프리텐셔너와 이의 배선 또는 관련 작업 시 에어백 시스템은 반드시 작동 중지 상태여야 한다.
정확한 절차를 지키지 못할 경우 에어백 구성 부품이 작동될 수 있으며 심각한 부상이 발생할 수 있다. 정확한 절차를 지키지 못할 경우 불필요하게 에어백 시스템을 수리하게 된다.

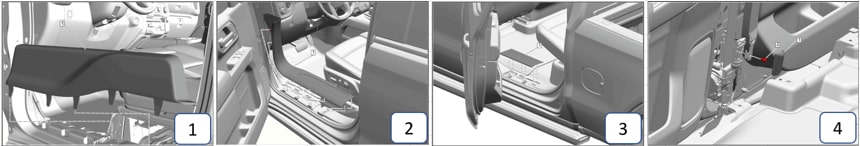

1. 시트벨트 어드저스터 트랙 피시니 커버①를 탈거한다.
2. 프론트 사이드 도어 실 가니쉬 몰딩①을 탈거한다.
3. 리어 사이드 도어 실 가니쉬 몰딩①을 탈거한다.
4. 프론트 시트벨트 앵커 텐셔너 커버①와 볼트②를 탈거한다.
5. 센터 필러 어퍼 트림 볼트 캡①을 열고 볼트 ②,③을 푼 후 어퍼 트림 패널④을 탈거한다.
6. 센터 필러 로어 트림 패널①을 탈거한다.
7. 프론트 시트벨트 리트렉터 D ring 볼트①와 리테이너②를 탈거한다.
8. 배선 커넥터를 분리하고 어퍼 고정 볼트①와 로어 고정 볼트②를 풀고 시트벨트를 탈거한다.
9. 장착은 탈거의 역순이다.
프론트 시트벨트 텐셔너 교환
*경고: 시트벨트 텐셔너와 이의 배선 또는 관련 작업 시 에어백 시스템은 반드시 작동 중지 상태여야 한다.
정확한 절차를 지키지 못할 경우 에어백 구성 부품이 작동될 수 있으며 심각한 부상이 발생할 수 있다. 정확한 절차를 지키지 못할 경우 불필요하게 에어백 시스템을 수리하게 된다.
1. 시트벨트 어드저스터 트랙 피시니 커버①를 탈거한다.
2. 프론트 사이드 도어 실 가니쉬 몰딩①을 탈거한다.
3. 리어 사이드 도어 실 가니쉬 몰딩①을 탈거한다.
4. 프론트 시트벨트 앵커 텐셔너 커버①와 볼트②를 탈거한다.
5. 센터 필러 어퍼 트림 볼트 캡①을 열고 볼트 ②,③을 푼 후 어퍼 트림 패널④을 탈거한다.
6. 센터 필러 로어 트림 패널①을 탈거한다.
7. 배선 커넥터를 분리하고 고정 너트①를 풀고 시트벨트 텐서너②를 탈거한다.
프론트 시트벨트 버클 교환
1. 프론트 시트를 탈거한다.
2. 버클에서 배선 커넥터를 분리 후 고정 볼트①을 풀고 시트 벨트 버클②를 탈거한다.
3. 장착은 탈거의 역순이다.
리어 시트벨트 교환
1. 리어 시트 쿠션을 탈거한다.
2. 리어 사이드 도어 실 가니쉬 몰딩①을 탈거한다.
3. 쿼터 윈도우 트림 피니쉬 고정 볼트2를 풀고 리어 윈도우 가니쉬 몰딩①을 탈거한다.
4. 바디 락 필러 가니쉬 몰딩①을 탈거한다.
5. 시트벨트 가이드 볼트①와 리트렉터 볼트②, 앵커 플레이트 볼트③를 풀고 리어 시트벨트④를 탈거한다.
6. 장착은 탈거의 역순이다.
리어 시트벨트 버클 교환
1. 리어 시트벨트 버클 볼트①를 풀고 리어 시트 버클②을 탈거한다.
2. 장착은 탈거의 역순이다.
